品牌：	科佳电气	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	开关型	安装形式：	并联
工作原理：	开关型	型号：	NKP-TEL-4C
商标：	科佳	包装：	硬纸板
产量：

产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-4C 同轴信号防雷器适用于同轴信号的防雷，特别可对卫星天馈线、有线电视等同轴通信传输线路的防雷，能在保持高频信号通畅情况下，使电子线路免受雷电、高压浪涌的危害。每只防雷器可直接串联在同轴电缆中，PE 线必须与大地可靠连接。
产品特点
采用多级保护电路，残压低；
同轴信号传输性能优越，响应时间快；
限制电压低、通流容量大；
体积小巧，维护简单；
标准BNC-JK 插口，安装接线方便。
技术参数

工作电压：	6V DC
最大持续运行电压Uc：	8V DC
电压保护水平Up：	500V,C2:10kV/5kA,X-C(PE)
交流耐受能力：	0.1A,1s,5次,X-C(PE)
冲击耐受能力：	C2:10kV/5kA,X-C(PE)
电容：	≤10pF，X-C(PE)
冲击复位时间：	30ms,8VDC,0.5A,X-C(PE)
插入损耗：	≤0.5dB/20MHz
回波损耗：	≥15dB/100MHz
额定电流：	200mA
串联电阻：	1Ω±20%
过载故障模式：	模式3，X-C(PE)
反应速度：	10-12s
外型尺寸：	100mm×25mm×25mm
接口：	BNC-9（J K型）
保护路数：	同轴单路

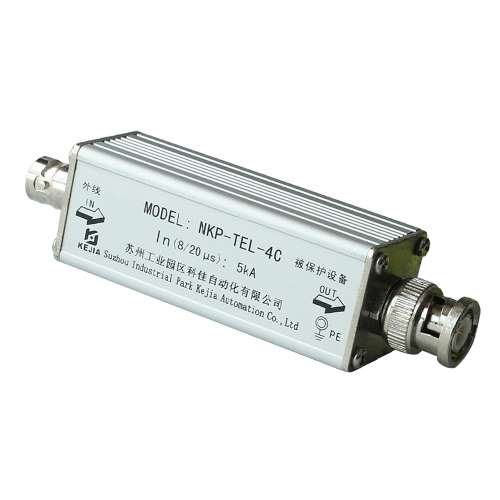

产品展示

用户须知
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
