品牌：	科佳电气	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	开关型	安装形式：	并联
工作原理：	开关型	型号：	NKP-TEL-5C-2
商标：	科佳	包装：	硬纸板
产量：	100000

产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。

产品 应用
NKP-TEL-5C-2 网络摄像机二组合防雷器，将网络图像信号防雷器和交/ 直流电源防雷器合为一体，成为摄像装置、监控系统和视频设备的新一代多功能组合防雷产品。防雷器不带控制线防雷，其输入端应接外部易受雷电感应的引线，输出端接被保护设备。

产品特点
采用多级保护电路，残压低；
网络、电源、二合一防雷保护，响应时间快；
限制电压低、通流容量大；
体积小巧，维护简单；
标准RJ45 插口，安装接线方便。

技术参数

电源部分		网络信号部分
工作电压：	220V AC	工作电压：	5V DC
最大持续运行电压Uc：	270V AC	最大持续运行电压Uc：	9V DC
标称放电电流In：	3kA（8/20?s）	外形图乎 电压保护水平Up：	800V,C2:6kV/3kA,X-C(PE)
最大放电流ImaX	6kA（8/20?s）	交流耐受能力：	0.1A,1s,5次,X-C(PE)
电压保护水平Up：	1.8kV	冲击耐受能力：	C2:6kV/3kA,X-C(PE)
短路电流耐受能力：	300A	电容	≤30pF，X-C(PE)
额定负载电流：	5A	冲击复位时间：	30ms,9VDC,0.5A, X-C(PE)
插入损耗		≤0.5dB/60MHz
额定电流：		200mA
串联电阻：		1Ω±20%
过载故障模式：		模式3，X-C(PE)
传输速率：		10-100Mbps
网络接口：		RJ-45八线网口
电源接口：		交流单相或直流二线端子
使用条件：		受控制的环境
外形尺寸：		128mm×76mm×38mm
安装尺寸：		116mm×70mm矩形交点4个≤?4安装孔

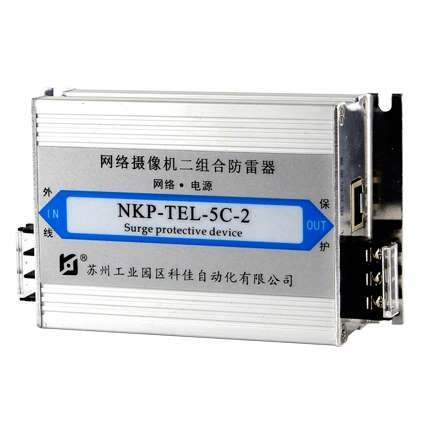

产品展示

用户须知
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
