品牌：	科佳电气	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	限压型	安装形式：	并联
工作原理：	限压型	型号：	NKP-TEL-3J-1
商标：	科佳	包装：	硬纸板
产量：

产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-3J-1 数字信号防雷器用于RS232 数据信号、通讯专线、遥控遥测信号、数据通讯专线的防雷保护，采用端子接线形式。该信号防雷器串接于系统被保护设备前端，当传输线遭到雷电感应时，雷电流通过防雷器的雷电支路泄放到大地，并将雷电过电压箝位在设备允许的电压范围内，从而确保了设备的安全。
产品特点
通流容量大，性能稳定； 采用多级保护线路，模块式设计； 低容量设计，传输性能优，插损小； 输出残压低，响应时间快； 安装接线方便，维护简单。
技术参数

产品型号：	NKP-TEL-3J-1
最大持续运行电压Uc：	18V DC
电压保护水平Up：	1.0kV,C2:10kV/5kA,X-C(PE)
交流耐受能力：	0.1A,1s,5次,X-C(PE)
冲击耐受能力：	C2:10kV/5kA,X-C(PE)
电容：	≤10pF，X-C(PE)
插入损耗：	≤0.3dB/10MHz
反应速度：	10-12s
外形尺寸：	80mm×60mm×20mm
重量：	0.1kg
外壳：	端子型绿色阻燃塑料外壳
导轨安装：	35mm标准卡口

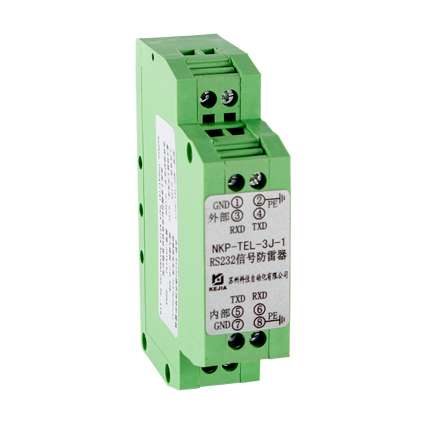

产品展示

用户须知
防雷器串联在被保护设备与信号通道之间； 防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反； 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期; 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
