品牌：	科佳电气	类型：	低压
用途：	电源保护器	组合结构：	压敏电阻类
保护性质：	限压型	安装形式：	并联
工作原理：	限压型	型号：	KDY-100/440/4P
商标：	科佳	包装：	硬纸板
产量：

产品描述
KDY-100 电源防雷器的通流容量较大，是一级电源防雷保护器。根据防雷原理，雷电能量经一次释放后，在电源线上仍有较高的残压，应通过防雷系统后级防雷器配合，使雷电能量逐级释放，才能有效地保护终端用电设备。
产品特点
选用优质压敏电阻，高可靠质量保证；
模块式一体化结构设计，外型美观；
温控脱扣装置，使用寿命长； 有工作、故障指示；
最大放电电流可达100kA ，响应时间快；
安装方便，维护简单。
产品适用范围
电源线路屏蔽埋地输入的建筑物的总配电柜； 室外大功率设备配电柜、配电箱； 建筑物内有室外进出线路输入的配电箱； 室外配电柜、配电箱； 适用于3+1/1+1 接线模式下配电箱及重要设备配电箱。
技术参数

型号	KDY-100
适用电源	220/380V（总配电系统用）
电源系统	TT-TN-IT
标称工作电压Un	AC220V /380V
最大持续工作电压Uc	AC440V
标称通流容量In	65kA(8/20μs)
最大容通电流Imax	100kA(8/20μs)
电压保护水平Up	<2.5KV
遥信接点	无
前置熔断器	80A
响应时间	25ns
使用环境温度	-40℃~+80℃
最小导线截面	6mm2单股线
最大导线截面	25mm2多股线/16mm2单股线
外壳材料	符合 UL94 V-0
防护等级	IP20
安装方式	35mm DIN导轨， EN 60715标准
测试标准	GB/T 18802.

选型参考
三相五线选用KDY-100/440/4P
三相四线选用KDY-100/440/3P
单相三线选用KDY-100/440/2P
单相两线选用 KDY-100/440/2P

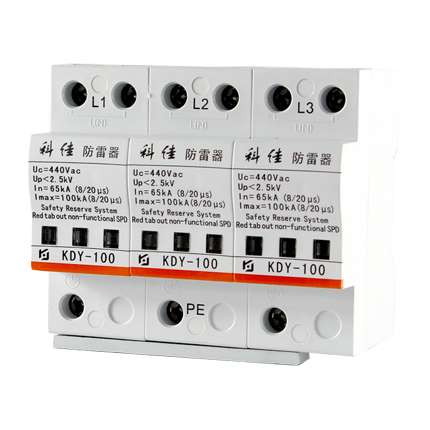

产品展示

用户须知
使用电源防雷器时必须有可靠的PE 接地。 正常使用时透明窗内绿色，当窗内转为红色时， 表示电源防雷器已失效，需及时更换新的产品。
