品牌：	科佳电气	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	开关型	安装形式：	并联
工作原理：	开关型	商标：	科佳电气
包装：	硬纸板	产量：

产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-5C 百兆网络信号防雷器可用于以太网通信网络端口四线的防雷，采用10/100Mbps RJ45 标准网络自适应接口，依据IEC 标准设计，适合于安装在各通信网络设备输入输出之间，能迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差起到防雷安全保护作用。
产品特点
采用多级保护电路，残压低；
选用金属屏蔽外壳，防护效果好；
网络信号传输性能优越，响应时间快；
限制电压低、通流容量大；
标准RJ45 接口，安装、维护简单。
技术参数

型号	NKP-TEL-5C
工作电压：	5V DC
最大持续运行电压Uc：	9V DC
电压保护水平Up：	1.0kV,C2:5kV/2.5kA,X-C(PE)
交流耐受能力：	0.1A,1s,5次,X-C(PE)
冲击耐受能力：	C2:5kV/2.5kA,X-C(PE)
电容	≤10pF，X-C(PE)
冲击复位时间：	30ms,6.5VDC,0.5A, X-C(PE)
插入损耗：	≤0.5dB/100MHz
回波损耗：	≥10dB/100MHz
近端串扰：	≥40dB/100MHz
额定电流：	200mA
串联电阻：	1Ω±20%
过载故障模式：	模式3，X-C(PE)
传输速率：	Mbps
外形尺寸：	106mm×25mm×25mm
输入/输出：	RJ45网络接口
保护接地：	PE接地端
保护线数：	1、2、3、6四线

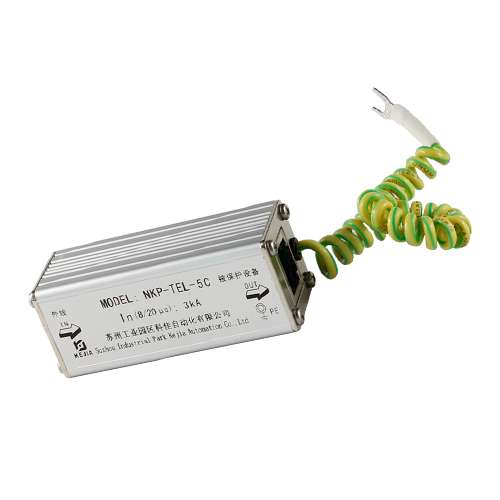

产品展示

用户须知
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
