南京科佳自动化有限公司

品牌：	科佳电气	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	限压型	安装形式：	并联
工作原理：	限压型	型号：	NKP-TEL-3C-9z
商标：	科佳	包装：	硬纸板
产量：

产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-3C-9z 信号防雷器可用于串口RS-232 通信设备的防雷，采用DB-9 标准接口，各通信设备的串口端均应安装一只此种防雷器。防雷器的外部接口（针形）接可能感应到雷电的外部接入引线，防雷器的内部接口（孔形）接被保护设备的RS-232 串口，PE 引线必须与就近的大地端子可靠连接。
产品特点
本产品核心部件彩进口浪涌吸收器件，经严格筛选，性能优越，质量稳定。
产品内置半导体浪涌吸收器件，箝位准确，残压输出极低。?
NKP-TEL-3C 系列产品适应设备接口或实际安装需要，接口形式可选择RJ11 、接线端子、?RS232 等，
保护通路可分单路、双路或多通路数，
产品个数可选择单个或多个一体化封装。???
NKP-TEL-3C 系列产品适用于484 、422 、232 数据传输或控制线路数据通信专线、单频线路等。 典型应用为油站机控制线路、监控云台控制或解码线路、门禁数据线路、背景音乐、可视对讲智能三表、一卡通、消防报警线路等。
技术参数

型号	NKP-TEL-3C-9z
典型应用	数字通讯串行口
标称工作电压 Un	12V
最大持续工作电压Uc	15V
标称放电电流In	5000A(8/20μs)
最大放电电流Imax	10000A(8/20μs)
电压保护水平 Up	≤45V（X-X:1kV/0.5kA）≤1.0kV（X-C:5kV/2.5kA）
反应速度	10-12秒
插入损耗	≤0.2dB（20MHz）
最大数据传输率	10Mbps
输入/输出接口	9线保护，标准接口（DB-9）
使用环境温度	-20℃~+70℃
外壳材料	铝合金
防护等级	IP20
安装方式	挂接
测试标准	GB/T 18802.

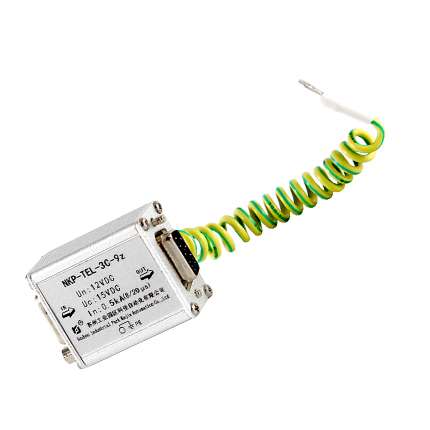

产品展示

用户须知
防雷器串联在被保护设备与信号通道之间； 防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反；
把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期; 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
