科佳电气NKP-TEL-6J单路二线模拟信号防雷器
“科佳电气NKP-TEL-6J单路二线模拟信号防雷器”参数说明
| 品牌： | 科佳电气 | 类型： | 低压 |
| 用途： | 信号保护器 | 组合结构： | 放电管类 |
| 保护性质： | 开关型 | 安装形式： | 并联 |
| 工作原理： | 开关型 | 型号： | NKP-TEL-6J |
| 商标： | 科佳 | 包装： | 硬纸板 |
| 产量： |
“科佳电气NKP-TEL-6J单路二线模拟信号防雷器”详细介绍
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-6J 模拟信号防雷器适用于各种模拟量信号传输线路上的单路二线防雷保护，在交直流采样、A/D 转换、PLC 控制、变送输出等模拟量信号（如0~5V 、4~20mA 等）的输入端口，安装此种防雷器可有效地保护接驳的电子设备免受雷电、高压浪涌的。
产品特点
采用多级保护电路，残压低；
模拟信号传输性能优越，响应时间快；
限制电压低、通流容量大； 体积小巧，
维护简单；
标准端子型插口，安装接线方便。
技术参数

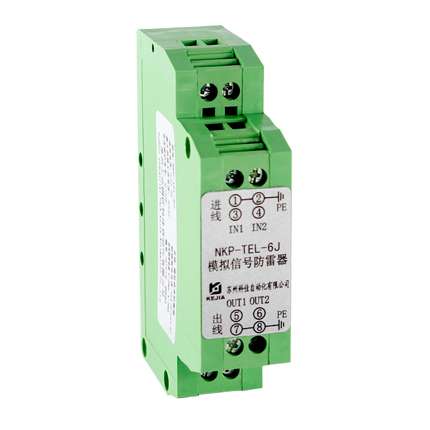

产品展示
用户须知
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
NKP-TEL-6J
单路二线模拟信号防雷器
产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-6J 模拟信号防雷器适用于各种模拟量信号传输线路上的单路二线防雷保护，在交直流采样、A/D 转换、PLC 控制、变送输出等模拟量信号（如0~5V 、4~20mA 等）的输入端口，安装此种防雷器可有效地保护接驳的电子设备免受雷电、高压浪涌的。
产品特点
采用多级保护电路，残压低；
模拟信号传输性能优越，响应时间快；
限制电压低、通流容量大； 体积小巧，
维护简单；
标准端子型插口，安装接线方便。
技术参数
| 型号 | NKP-TEL-6J |
| 最大持续运行电压Uc： | 24V DC |
| 电压保护水平Up： | 1.1kV,C2:10kV/5kA,X-C(PE) |
| 交流耐受能力： | 0.1A,1s,5次,X-C(PE) |
| 冲击耐受能力： | C2:10kV/5kA,X-C(PE) |
| 电容： | ≤10pF，X-C(PE) |
| 插入损耗： | ≤0.3dB/10MHz |
| 反应速度： | 10-12s |
| 外形尺寸： | 80mm×60mm×20mm |
| 重量： | 0.1kg |
| 外壳： | 端子型绿色阻燃塑料外壳 |
| 导轨安装： | 35mm标准卡口 |
用户须知
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
编辑：南京科佳自动化有限公司 时间：2018/05/11
